Passez devant n’importe quel bâtiment à façade de verre par un après-midi lumineux et vous ressentirez le problème. La lumière du soleil traverse le vitrage, frappe une surface intérieure et se transforme en chaleur que le système de refroidissement doit ensuite éliminer. L'ombrage architectural consiste à interrompre cette séquence avant qu'elle ne commence. C’est également l’une des rares mesures de conception qui améliore le confort des occupants, réduit la demande énergétique et donne en même temps son caractère à une façade.
Ce guide examine comment les stratégies d'ombrage changent avec l'orientation, où les tissus enduits et les moustiquaires s'adaptent aux persiennes et aux ailettes, et ce qui vaut la peine de vérifier avant de spécifier un textile pour une installation d'ombrage permanente.
Ce que fait l’ombrage architectural pour un bâtiment
Un dispositif de protection solaire intercepte le rayonnement solaire direct avant qu'il n'atteigne le vitrage ou le mur. Trois avantages s’ensuivent. Premièrement, les gains de chaleur solaire diminuent, de sorte que l’installation de refroidissement peut être plus petite et fonctionner moins d’heures chaque année. Deuxièmement, l’éblouissement est contrôlé, ce qui est plus important que ce que beaucoup de gens pensent dans les bureaux, les salles de classe et les services où les écrans et les surfaces de travail sont situés à proximité des fenêtres. Troisièmement, la façade elle-même et les matériaux qui la recouvrent sont protégés : les revêtements, les mastics et les finitions intérieures vieillissent plus lentement lorsqu'ils ne sont pas cuits directement au soleil.
L'ombrage n'est pas simplement une question de revêtement de verre. Un appareil bien pensé bloque le soleil d’été à angle élevé tout en laissant passer le soleil d’hiver à angle faible, tout en laissant suffisamment de lumière du jour pour que l’espace semble ouvert. L'ombrage excessif est un véritable mode d'échec : les pièces deviennent sombres, l'éclairage artificiel s'allume et l'énergie économisée pour le refroidissement est à nouveau dépensée en lampes.
Pourquoi l'orientation détermine chaque décision d'ombrage
Étant donné que le soleil suit une trajectoire prévisible, l’orientation vous en dit plus sur la bonne réponse d’ombrage que presque tout autre facteur. Le tableau ci-dessous résume la logique que la plupart des concepteurs appliquent dans l'hémisphère nord ; dans l’hémisphère sud, le nord et le sud échangent simplement leurs rôles.
| Orientation de la façade | Défi solaire | Approche d'ombrage qui fonctionne généralement |
|---|---|---|
| Sud | Soleil d'été élevé, soleil d'hiver faible | Persiennes horizontales fixes, surplombs ou auvents à lattes dimensionnés pour laisser passer le soleil d'hiver |
| Est et Ouest | Soleil en contre-plongée le matin et en fin d'après-midi | Ailettes verticales, ouvertures profondes, écrans roulants à mailles mobiles ou panneaux textiles coulissants |
| Nord | Lumière principalement diffuse, plus faible soleil d'été près du lever et du coucher du soleil | Ombrage minimal ; étagères lumineuses et contrôle de l'éblouissement local si nécessaire |
| Lanterneaux et atriums | Soleil haut au-dessus une grande partie de la journée | Grilles à persiennes extérieures, auvents en tissu ou écrans tendus au-dessus du vitrage |
Les élévations est et ouest sont les plus difficiles. Le soleil arrive presque horizontalement, donc un simple surplomb ne fait pas grand-chose et l'apport solaire coïncide avec la partie la plus chaude de l'après-midi. C’est ici que les écrans mobiles et les textiles maillés trouvent leur place, car ils peuvent être déployés lorsque le soleil est bas et rétractés lorsqu’il ne l’est pas.
Comparaison des ombrages fixes, mobiles et textiles
Appareils fixes
Les persiennes, brise-soleil, avant-toits et ouvertures profondément encastrées ne comportent ni pièces mobiles, ni moteurs, ni contrat d'entretien. Ils constituent le choix par défaut pour les bâtiments publics où la fiabilité est importante, et ils peuvent être dimensionnés avec précision à partir des données de trajectoire solaire. Leur faiblesse est leur manque de flexibilité : ils sont conçus pour une seule condition de conception et ne peuvent pas réagir lorsque le temps, la saison ou l'utilisation d'une pièce change.
Systèmes opérationnels et rétractables
Les stores enrouleurs, les écrans coulissants, les auvents rétractables et les ailerons rotatifs peuvent être réglés par les occupants ou par un système de gestion du bâtiment. Ils s'adaptent bien aux changements d'angle du soleil et peuvent être retirés lorsque la lumière du jour ou la vue comptent plus que le gain de chaleur. Le compromis est tout aussi clair : les moteurs, les chenilles, les capteurs et le tissu ont tous besoin d’être réparés, et un écran défectueux est une panne très visible.
Ombrage de tissu et de traction
Les textiles enduits se situent entre ces deux positions. Un auvent à membrane tendue couvre une grande surface avec très peu de supports, de sorte qu'il peut ombrager une place, une passerelle, un parking, un hall de stade ou un parvis d'aéroport sans remplir l'espace de colonnes. Le matériau est léger, se plie pour le transport et peut être façonné en formes courbes qui se rigidifient une fois le tissu précontraint. Les membranes enduites dans la gamme de 950 à 1 250 g/m2 sont le choix habituel pour les structures extérieures permanentes, car le revêtement résiste aux rayons ultraviolets et à la saleté pendant des années plutôt que des saisons.

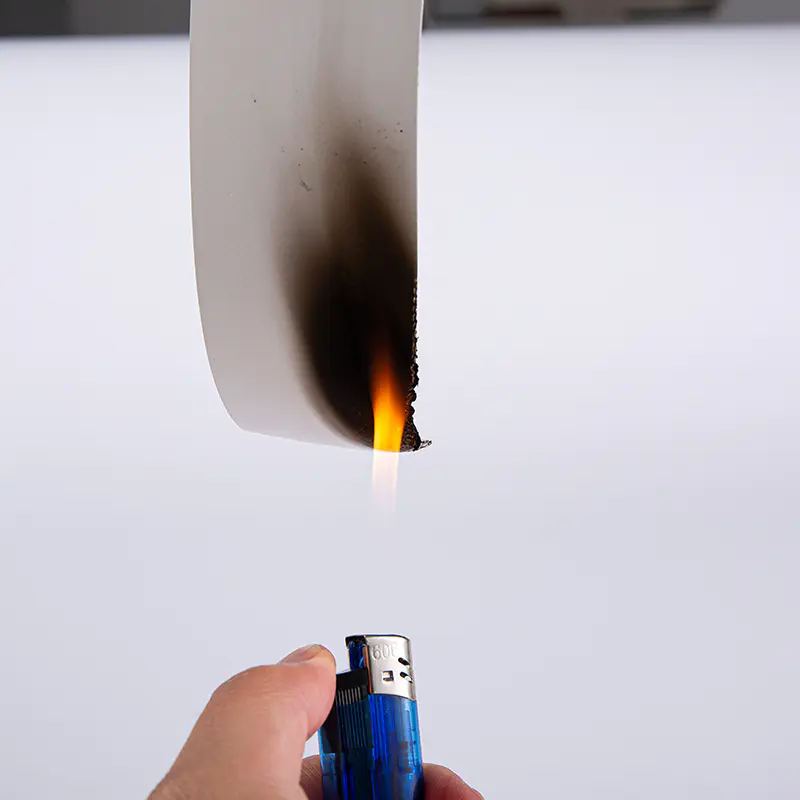

Tissu à membrane de traction PVDF 1100G R-515 Membrane polyester enduite PVC 1100 g/m² avec laque PVDF pour structures tendues permanentes, offrant une haute résistance et des performances autonettoyantes. Voir le produit → Écrans grillagés : ombrager sans perdre la vue
Tous les problèmes d’ombrage ne nécessitent pas un toit solide. Là où la vue ou la brise importe plus qu'un contrôle solaire maximal, un écran à mailles tissées est souvent la meilleure réponse. Le chiffre clé est le facteur d’ouverture, qui correspond au pourcentage de la surface du tissu ouverte. Un maillage avec une ouverture d'environ 30 à 50 % filtre une part utile du rayonnement direct et atténue l'éblouissement, tout en permettant aux occupants de voir l'horizon et en laissant passer l'air, ce qui réduit également la pression du vent sur les fixations et le cadre de support.
Deux mailles enduites peuvent paraître identiques dans un livre d'échantillons et se comporter de manière très différente sur une façade, car le tissage, le poids du revêtement et la finition de la surface influencent tous la façon dont l'écran filtre la lumière. Un bref aperçu de comment les tissus en maille sont classés et utilisés vaut la peine d'être lu avant de sélectionner les matériaux pour un écran solaire.
Tissu de maille de polyester enduit de PVC 400G pour parasol extérieur Une maille en polyester enduite de PVC de 400 g/m² pour auvents pare-soleil extérieurs, avec flux d'air, plusieurs couleurs et tailles personnalisables pour les projets d'écrans solaires. Voir le produit → L'ombrage comme seconde peau sur la façade
Une autre utilisation du treillis enduit a moins à voir avec le vitrage qu’avec le mur lui-même. Une couche de maille tendue maintenue à une courte distance devant une façade crée une seconde peau aérée. Il protège le mur du soleil direct, de sorte que la température de la surface reste plus basse et que moins de chaleur est stockée dans la structure ; il dissimule les équipements de service, les conduites d'eau de pluie et les grilles de ventilation ; et cela donne à une grande élévation plate une certaine profondeur et un certain motif. Parce que le grillage est ouvert, le mur derrière lui peut encore sécher et l'écran ajoute très peu de poids au cadre.
Tissu à mailles en PVC 400G pour la décoration murale extérieure Maille polyester enduite PVC 400 g/m² pour façades de bâtiments ventilées, alliant résistance aux intempéries, résistance à la déchirure et respirabilité pour la décoration murale extérieure. Voir le produit → Comparaison des principales familles de tissus d'ombrage
La plupart des textiles d'ombrage partagent le même squelette : un tissu de base en polyester tissé , solide ou maillé, avec un revêtement polymère qui verrouille le tissage et le protège de la lumière du soleil et de l'eau. Ce qui compte au stade de la spécification, c'est la chimie du revêtement, le poids du tissu et l'ouverture.
| Famille de tissus | Poids typique | Le mieux adapté à | Ce que cela apporte |
|---|---|---|---|
| Tissu maillé enduit de PVC | 280 à 400 g/m2 | Stores enrouleurs, protections solaires, écrans de façade | Ouverture, contrôle de l'éblouissement, perméabilité au vent |
| Tissu de chapiteau et de tente enduit de PVC | 650 à 850g/m2 | Auvents, marquises, toitures événementielles et de marché | Résistance à l'eau, options de blocage, coutures soudables |
| Membrane architecturale PVDF ou acrylique | 950 à 1250g/m2 | Structures d'ombrage permanentes | Stabilité aux UV à long terme, haute résistance à la traction, surface facile à nettoyer |
Une liste de contrôle des spécifications pratiques
Que l'écran se retrouve sur une fenêtre d'école ou dans un hall de transport, les mêmes questions tendent à déterminer si l'installation est toujours aussi belle après cinq étés.
- Partez des données de trajectoire solaire du site réel plutôt que d'une photographie d'un autre projet.
- Fixez le facteur d’ouverture ou la transmission lumineuse dont vous avez besoin avant de choisir une couleur.
- Décidez tôt si l'écran doit être rétractable et planifiez en même temps l'accès pour la maintenance.
- Renseignez-vous sur le type et le poids du revêtement, et pas seulement sur le poids total du tissu. Deux tissus de même poids peuvent vieillir de manière très différente.
- Vérifiez la résistance à la traction, à la déchirure et aux coutures face à la charge du vent aux points de fixation.
- Confirmez les performances au feu par rapport au code local et obtenez les preuves de test par écrit.
- Planifiez le nettoyage dès le début : un détergent doux, une brosse douce, pas de solvants agressifs et un contrôle visuel des bords tendus deux fois par an.
Ce que nous voyons du côté de l'usine
Notre propre expérience dans ce domaine a commencé en 2010 à Haining, où les tissus à base de polyester sont enduits de PVC, PVDF et systèmes acryliques pour les structures à membrane, les tentes, les auvents et les écrans industriels. De ce côté de la chaîne d’approvisionnement, l’erreur la plus courante consiste à spécifier un tissu à partir d’une photographie ou d’un seul numéro de poids. Le poids vous indique la quantité de matière présente ; il ne dit rien sur la façon dont le revêtement a été formulé, sur le degré de tissage du tissu de base ou sur la façon dont les bords seront finis.
Si un projet d'ombrage en est à ses débuts, l'orientation, la distance entre les points de fixation et l'ouverture souhaitée sont les détails qui méritent d'être réglés en premier. Pour tous ceux qui souhaitent comparer directement les spécifications, les tissus enduits que nous fabriquons couvrent les trois familles décrites ci-dessus, et les échantillons physiques restent le moyen le plus rapide de voir comment un maillage ou une membrane se comporte en lumière réelle.
L’ombrage architectural se résume rarement à un seul produit. Cela dépend d’abord de la géométrie, puis d’un matériau qui fera encore son travail une décennie plus tard. Obtenez l'orientation et l'ouverture correctes, et le reste de la spécification devient considérablement plus facile.
